濾波是將信號中特定波段頻率濾除的操作，是抑制和防止干擾的一項重要措施。諧波治理首先要控制好諧波產生的源頭，其次我們還要通過增加濾波裝置進行諧波的消除。如何正確選擇有效的諧波質量方案非常關鍵。
一、無源濾波
定義
無源濾波器，又稱LC濾波器，是利用電感、電容和電阻的組合設計構成的濾波電路，可濾除某一次或多次諧波，最普通易于采用的無源濾波器結構是將電感與電容串聯，可對主要次諧波(3、5、7)構成低阻抗旁路;單調諧濾波器、雙調諧濾波器、高通濾波器都屬于無源濾波器。無源濾波器由LC等被動元件組成，將其設計為某頻率下極低阻抗，對相應頻率諧波電流進行分流，其行為模式為提供被動式諧波電流旁路通道。如圖1所示為無源濾波原理圖。
![圖1 無源濾波原理圖]( "圖1 無源濾波原理圖")

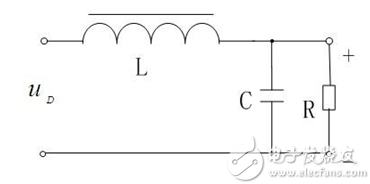

圖1 無源濾波原理圖
優缺點
優點：無源濾波器具有結構簡單、成本低廉、運行可靠性較高、運行費用較低。
缺點：通帶內的信號有能量損耗，負載效應比較明顯，使用電感元件時容易引起電磁感應，當電感L較大時濾波器的體積和重量都比較大，在低頻域不適用。
應用
由于無源濾波的具有大容量低價位的優點，鋼鐵行業的濾波都采用無源濾波，目前國內濾波市場(電力諧波治理市場)上主要以無源濾波為主。國際上以ABB、施耐德、西門子為代表，國內以Satons、溫州清華電子、山大華天、哈工大、西安賽博、綠波杰能為代表。發展形勢以快速反映，諧波治理徹底，綜合控制為主。
二、有源濾波
定義
有源濾波器(Active Power Filter，簡稱APF)是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償。之所以稱為有源，顧名思義該裝置需要提供電源(用以補償主電路的諧波)，其應用可克服LC無源濾波器等傳統的諧波抑制和無功補償方法的缺點(傳統的只能固定補償)，實現了動態跟蹤補償，而且可以既補諧波又補無功。
三相電路瞬時無功功率理論是APF發展的主要基礎理論，APF有并聯型和串聯型兩種，前者用的多;并聯有源濾波器主要是治理電流諧波，串聯有源濾波器主要是治理電壓諧波等引起的問題。有源濾波器同無源濾波器比較，治理效果好，主要可以同時濾除多次及高次諧波，不會引起諧振，但是價位相對高。如圖 2所示為有源濾波結構圖。

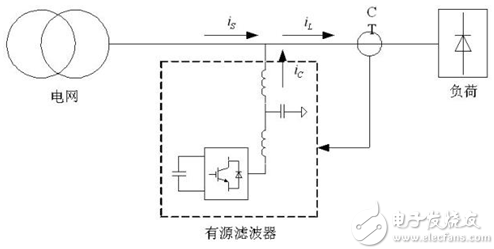

圖2 有源濾波器結構圖
優缺點
優點：可動態濾除各次諧波，對系統內的諧波能夠完全吸收;不會產生諧振。通帶內的信號不僅沒有能量損耗，而且還可以放大，負載效應不明顯，多級相聯時相互影響很小，利用級聯的簡單方法很容易構成高階濾波器，并且濾波器的體積小、重量輕、不需要磁屏蔽。
缺點：通帶范圍受有源器件的帶寬限制，需要直流電源供電，可靠性不如無源濾波器高，在高壓、高頻、大功率的場合不適用。
應用
有源濾波器可廣泛應用于工業、商業和機關團體的配電網中，如：電力系統、電解電鍍企業、水處理設備、石化企業、大型商場及辦公大樓、精密電子企業、機場/港口的供電系統、醫療機構等。根據應用對象不同，HTAPF-I型有源電力濾波器的應用將起到保障供電可靠性、降低干擾、提高產品質量、增長設備壽命減少設備損壞等作用。
通信行業;
半導體行業;
汽車制造業;
直流電機諧波治理;
醫院系統;
劇場和體育館。
三、有源濾波和無源濾波的對比
工作原理
無源濾波器由LC等被動元件組成，將其設計為某頻率下極低阻抗，對相應頻率諧波電流進行分流，其行為模式為提供被動式諧波電流旁路通道;而有源濾波器由電力電子元件和DSP等構成的電能變換設備，檢測負載諧波電流并主動提供對應的補償電流，補償后的源電流幾乎為純正弦波，其行為模式為主動式電流源輸出。
阻抗影響
無源濾波器受系統阻抗影響嚴重，存在諧波放大和共振的危險;而有源濾波不受影響。
頻率影響
無源濾波器諧振點偏移，效果降低;有源濾波器不受影響。
負載影響
無源濾波器可能因為超載而損壞;有源濾波器無損壞之危險，諧波量大于補償能力時，僅發生補償效果不足而已。無源濾波器補償效果隨著負載的變化而變化;有源濾波器不受負載變化影響。
設備造價
無源濾波器較低;有源濾波器太高。
